貼片石英晶振分為陶瓷面和金屬面封裝，兩種封裝的晶振都廣泛用于各大電子產品中，對于一個外行的人從晶振型號上看，可能會一無所獲，如果我們仔細發現，其實區分并不是很難，那如何從晶振型號中正確分析晶振是金屬面還是陶瓷面呢？
首先有個思緒要跟大家講下，這個僅針對于頻率是MHZ晶體的電子元器件既有陶瓷面也有金屬面的貼片晶振封裝有：2520mm,3225mm,5032mm,5070mm,6035貼片晶振.這些貼片晶振封裝均有兩腳或者四腳的封裝,而陶瓷面5032貼片晶振只會存在兩腳封裝,其他封裝無論是四腳還是兩腳都有可能存在金屬面或者是陶瓷面.

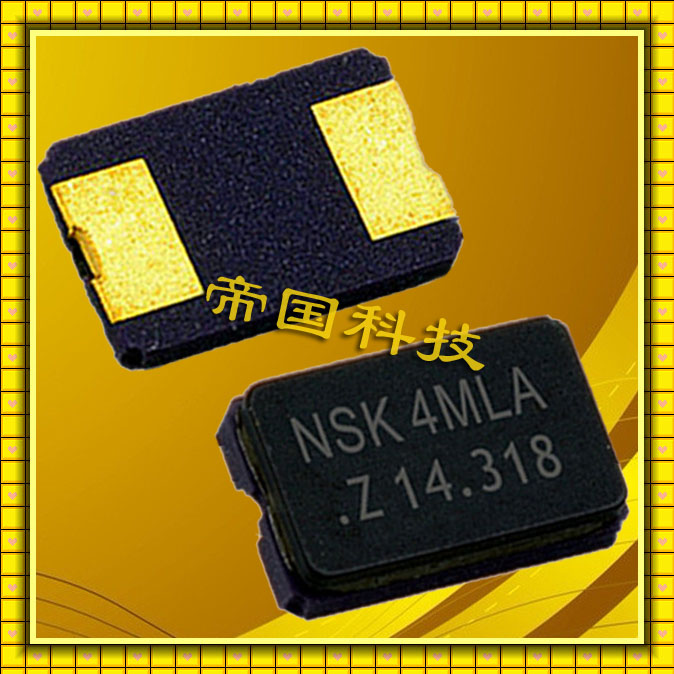

縱觀各大知名品牌晶振得出,同規格同品牌的貼片晶振,除了在頻率上有所差異,再無其他異點.舉例如KDS晶振中的型號DSX530G和DSX531SL石英晶振,DSX530G是陶瓷面封裝最低頻率可以做到7MHZ,但更準確來說8MHZ以上的頻率才是最常用的,而DSX531SL晶振金屬面封裝最低頻率從10MHZ開始.如果想選擇10MHZ以下低頻的貼片晶振5032封裝,KDS晶振中DSX530G是不錯的選擇.

但需要注意的是,全球晶體行業領導品牌日本電波株式會社,也是我們簡稱的NDK晶振,同一個規格的貼片晶振有兩個陶瓷面：NX5032GC晶振和NX5032GA晶振.兩款貼片晶振均屬于陶瓷面封裝,而不同的在于NX5032GC晶振用于消費類產品,工作溫度-10到75℃.NX5032GA屬于工業級產品,工作溫度可達到-40到85℃.
那么如何才能從晶振的型號中正確區分金屬面亦或是陶瓷面了.很簡單,從我們上面舉例的KDS晶振和NDK晶振中的型號中,我們不難看出DSX530GA和NX5032GC,NX5032GA都屬于陶瓷面.從這些型號看出尾綴都帶有G,那么該貼片晶振為陶瓷面封裝；若型號尾綴以S或者G以外的字母結尾,則為金屬面封裝.關于帝國科技所整理的有關貼片晶振如何查看金屬亦或是陶瓷封裝,大家可以收藏在工作中若是碰到晶振型號,自己可以自行帶入我們的小規律來判斷.希望帝國科技在日后工作中能給大家帶來更多幫助.
