　　隨著Internet的迅速發展,上網用戶越來越多,但現在來說通過電話上網的最大缺點是帶寬太窄(幾十千赫),下載速度極慢,而CATV網絡頻率資源豐富,上網可使信息傳輸速度提高幾十倍以上. 聲表濾波器經極陡的過渡帶,使CATV的鄰頻傳輸?shù)靡詫崿F(xiàn),與隔頻傳輸相比,頻譜利用率提高了1倍.在這些系統中都要用到高性能的SAW濾波器來解決鄰頻抑制問題.聲表面濾波器在抑制電子信息設備高次諧波,鏡像信息,發射漏泄信號以及各類寄生雜波干擾等方面起到良好的作用.可實現任意所需精度的幅頻和相頻特性的濾波.
　　聲表濾波器是在壓電基片材料表面產生和傳播,且振幅隨深入基片材料的深度增加而迅速減少的彈性波.將模塊化現代射頻芯片組通常采用平衡放大器和混頻器,要與可平衡輸入輸出的濾波器配合才能實現最佳性能.與微波陶瓷濾波器相比,聲表面濾波器能直接與電路平衡相接,取代平衡不平衡變換器而不增加費用.聲表濾波器可以很容易實現阻抗變換,使濾波器的阻抗與芯片組的阻抗實現完美匹配,有效地減少電感和電容等匹配元件.

　　早期在無線尋呼系統中,BP機接收到的RF信號需先經濾波再進行放大.濾波器的電氣特性直接影響到接收信號的靈敏度和精度,早期生產的BP機一般采用LC濾波器,由于LC濾波器的調試復雜,選擇性和穩定性又相對比較差,因此現在逐漸被SAW濾波器取代.SAW濾波器的主要應用領域是以電視機為代表的視聽家電產品,20世紀80年代末由于電子信息產業的高速發展,特別是通信產業,為聲表濾波器提供了一個廣闊的市場空間,使其產品和需求呈直線上升趨勢.

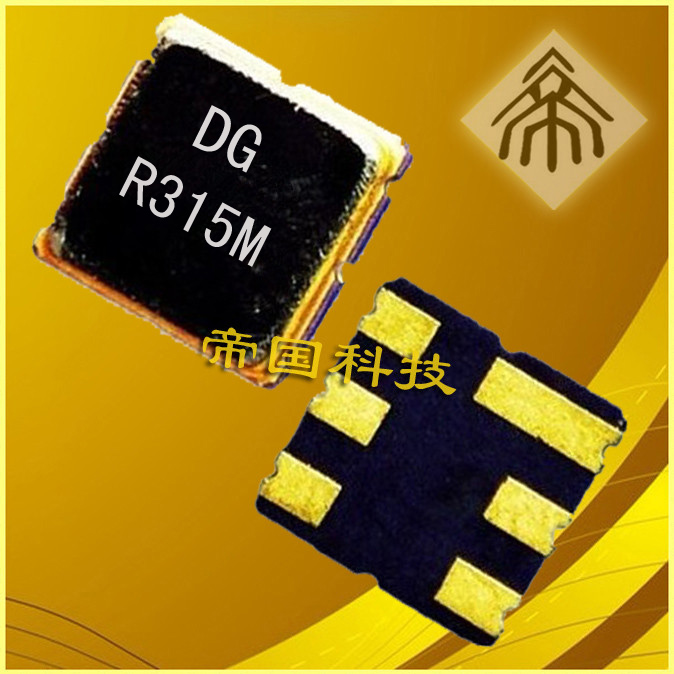

　　隨著移動通信和其他便攜式產品提出的要求.SAW濾波器逐漸走向小型片式化.為了縮小聲表濾波器的體積,通常采用三方面措施:
一、優化設計器件用芯片,使其做得更小.
二、改進器件的封裝形式.
三、將不同功能的頻段的聲表濾波器封裝在一起構成組合型器件減小PCB的面積.
為滿足現代通信系統及其它用途的要求,人們通過開發高性能的壓電材料和改進IDT設計,使器件的插入損耗降低到3dB~4dB,最低可達1dB.
為適應電子整機高頻,寬帶化的要求,SAW濾波器也必須提高工作頻率和拓展帶寬.
