規格型號：86302807
頻率：1.0~166.0MHZ
尺寸：5.0*3.2mm
PDF

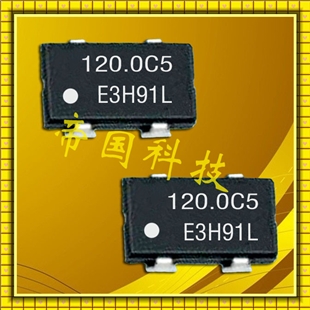

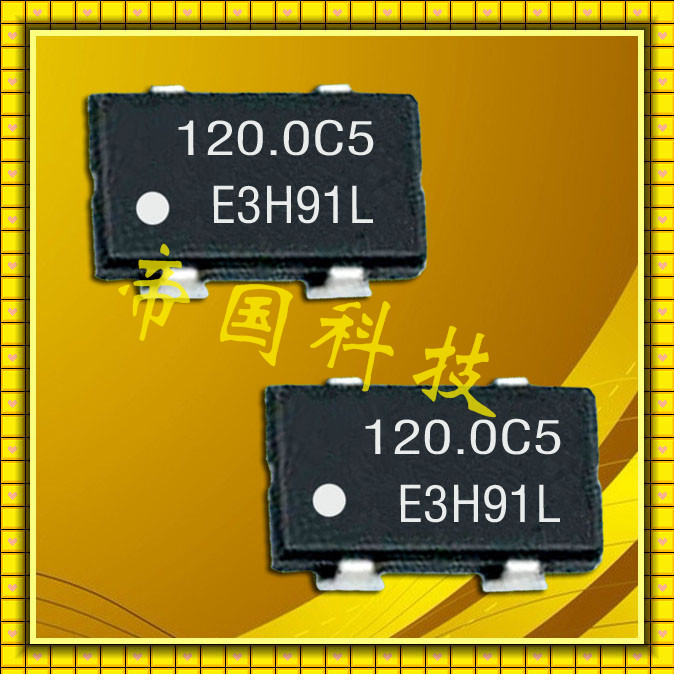

產品描述：有源晶振,SG-8003LB家電晶振,愛普生貼片晶振,有源晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15A以下,編帶...

有源晶振,SG-8003LB家電晶振,愛普生貼片晶振,有源晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

晶振參數	符號	SG-8003LB
標準頻率	fo	1.0MHZ to 166.0MHZ
電源電壓	Vcc	1.8V,2.5V,3.3V
存儲溫度	T_stg	-40℃ ~ +85℃
工作溫度	T_use	-20℃ ~ +70℃/-40℃ ~ +85℃
頻率公差	F_tol	±50.0×10^-6 Max
電流消耗	Icc	15 mA MAX
輸入電阻	Rin	100KΩ Min
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15pF Max
輸出電壓	VIH	70% Vcc Min
輸出電壓	VIL	30% Vcc Min
上升/下降時間	tr/tf	2.5 ns Max
啟動時間	T_str	5 ms Max
頻率老化	F_aging	±3 ×10^-6 /years Max

晶振常溫產品特性：

常溫產品特性有時也稱為室溫產品特性,一般是指產品在環境溫度為25℃,相對濕度為50%左右時所測量出來的電性能參數,主要是頻率,電阻,激勵功率相關性及電容比等指標.

1.1、常溫下產品的頻率主要是觀察其穩定性與一致性.穩定性是相對于單個產品而言,一方面要求產品在測試儀上重復測試時,頻率變化量要小,好產品頻率變化量可以小于±0.5ppm,與產品頻率高低及TS大小有關,一般情況下,頻率越高變化量越大,TS越大變化量越大,測量指標一般是FL,若是FR則不存在TS的問題；另一方面要求產品在電路中工作時不出現頻率漂移,也就是說產品頻率不要跑到幾百甚至幾千ppm去,一般情況下只有高頻（27M以上）產品才會有這個問題,尤其是3RD產品.

如果頻率不穩定,偏移的幅度上百ppm或同時伴有C0偏小現象,應考慮膠點是否松動.

1.2、對于一條相對成熟的生產線來說,產品在常溫下的頻率穩定性一般不會出現問題,比較常見的是產品的一致性（散差）,尤其是高頻的小公差產品一致性往往不如人意.一致性考慮是多個產品的頻率公差,在測試系統中,觀察FL的正態分布圖可以很直觀的了解產品的一致,也可以使用儀器測試系統中的CPK計算功能,通過CPK來衡量產品的一致性.

愛普生通過實現《經營理念》的活動履行企業社會責任（CSR）.

愛普生把《經營理念》置于企業經營的軸心.在遵守法律法規和企業道德倫理的基礎上,通過創造超越顧客期待的價值的企業活動,建立與全體利益相關方之間的信賴關系并伴隨社會共同發展,從而為創造更美好的社會而做出積極的貢獻.

為了實現《經營理念》,愛普生在2005年制定了《企業行動準則》,明確為顧客、股東和投資家等所有利益相關方所應注意的事項及應采取的行動,并在整個集團貫徹落實.2006年,在《企業行動準則》的基礎上制定了《員工行為規范》,明確每位員工應采取的行動.《員工行為規范》根據社會環境的變化以及法律法規的動向而隨時修訂.

環境活動方針通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

1、創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

2、不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環?；顒觼眍A防污染./3、在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.
3、通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

4、將環?；顒拥男畔⑾蚬緝?nèi)外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
5、通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
