規格型號：90801333
頻率：60MHZ
尺寸：2.5*2.0mm
PDF
產品描述：2520mm,KC2520K60.0000C1GE00,CMOS,1.6~3.6V,型號KC2520K，尺寸為2520mm,頻率為60MHZ，支持輸出CMOS，電壓1.6~3.6V，日本京瓷晶振，有源晶振，SPXO振蕩器，SMD振蕩器，CMOS輸出晶振，音頻晶振，2520mm晶振，網絡設備晶...

2520mm,KC2520K60.0000C1GE00,CMOS,1.6~3.6V,型號KC2520K，尺寸為2520mm,頻率為60MHZ，支持輸出CMOS，電壓1.6~3.6V，日本京瓷晶振，有源晶振，SPXO振蕩器，SMD振蕩器，CMOS輸出晶振，音頻晶振，2520mm晶振，網絡設備晶振，娛樂設備晶振，工業應用晶振，消費產品晶振，無線設備晶振，基站晶振，KC2520K48.0000C1GE00晶振，KC2520K10.0000C1GE00晶振。2520mm,KC2520K60.0000C1GE00,CMOS,1.6~3.6V
SPXO振蕩器產品主要適用于消費，網絡，工業，音頻，編解碼器，娛樂，電子產品，智能數碼產品等領域.

2520mm,KC2520K60.0000C1GE00,CMOS,1.6~3.6V 參數表

Item	Symbol	Conditions		Version E		Version N		Units
				(Standard)		(Low Phase Noise)
				Min.	Max.	Min.	Max.
Output Frequency RangeNote1	fo			1.5	80	1.5	80	MHz
Frequency Tolerance	f_tol	Initial tolerance, Operating	Op. Temp.: − 10 to +70°C/	−50	50	−50	50	× 10−6
		temperature range, Rated	−40 to +85°C/ −40 to +105°C
		power supply voltage change,						−
		Load change, Aging (1 year	Op. Temp.: − 10 to +70°C	−30	30	−30	30
		@25°C), Shock and vibration	Op. Temp.: − 10 to +70°C	−25	25	−25	25
Frequency Aging	f_age	@25°C First year		−3	3	−3	3	× 10 6/ y
Storage Temperature Range	T_stg			−55	125	−55	125	°C
Operating Temperature Range	T_use			− 10	70	− 10	70	°C
				−40	85	−40	85
				−40	105	−40	105
Max. Supply Voltage	—			−0.3	4	−0.3	7	V
Supply Voltage	VCC	Code ④ : 1		+1.60 +3.63		—	—	V
		Code ④ : 2				2.25	2.75
		Code ④ : 3				2.97	3.63
		Code ④ : 5				4.5	5.5
Current Consumption	ICC	E : 1.6≤VCC≤2.25V		—	2.5	—	—	mA
(Maximum Loaded/ 1.5≤F0<24MHz)		E : 2.25		—	3	—	4
		E : 2.8		—	3.5	—	6
		N ：4.50≤VCC≤5.50V		—	—	—	24
Current Consumption		E : 1.6≤VCC≤2.25V		—	3.5	—	—
(Maximum Loaded/ 24≤F0≤40MHz)		E : 2.25		—	4.5	—	5
		E : 2.8		—	5	—	7
		N ：4.50≤VCC≤5.50V		—	—	—	24
Current Consumption		E : 1.6≤VCC≤2.25V		—	5	—	—
(Maximum Loaded/ 40		E : 2.25		—	5.5	—	8
		E : 2.8		—	6	—	11
		N ：4.50≤VCC≤5.50V		—	—	—	24
Current Consumption		E : 1.6≤VCC≤2.25V		—	6	—	—
(Maximum Loaded/ 62.5		E : 2.25		—	6.5	—	14
		E : 2.8		—	8	—	18
		N ：4.50≤VCC≤5.50V		—	—	—	24
Stand-by Current	I_std			—	5	—	5	A
Symmetry	SYM	@50% VCC		45	55	45	55	%
Rise/ Fall Time	tr/ tf	E : 1.6≤VCC≤2.25V		—	6	—	—	ns
(10% to 90% Output Level)		E : 2.25		—	5	—	6
		E : 2.8		—	4.5	—	5
		N ：4.50≤VCC≤5.50V		—	—	—	8
Low Level Output Voltage	VOL	E ：IOL = 4mA		—	10% VCC	—	10% VCC	V
		N (1.5≤ Fo≤62.5MHz) ：IOL = 4mA
		N (62.5
Output Load	L_CMOS			15Note2		15Note2		pF
Low Level Input Voltage	VIL			—	30% VCC	—	30% VCC	V
High Level Input Voltage	VIH			70% VCC	—	70% VCC	—	V
Disable Time	t_dis			—	200	—	150	ns
Enable Time	t_ena			—	3	—	5	ms
Start-up Time	t_str	@Minimum operating voltage to be 0 sec.		—	3	—	5	ms
1 Sigma Jitter	JSigma	Measured with Wavecrest SIA-3000		—	5	—	4	ps
Peak to Peak Jitter	JPK-PK			—	50	—	40	ps
Phase Jitter	JPhase	BW : 12kHz to 20MHz		—	1	—	0.3	ps
Phase Noise	—	@25MHz	@10Hz offset	−89		−92		dBc/ Hz
			@100Hz offset	− 119		− 126
			@1kHz offset	− 143		− 151
			@10kHz offset	− 157		− 160
			@100kHz offset	− 160		− 167
			@1MHz offset	− 162		− 170
			@10MHz offset	− 162		− 170

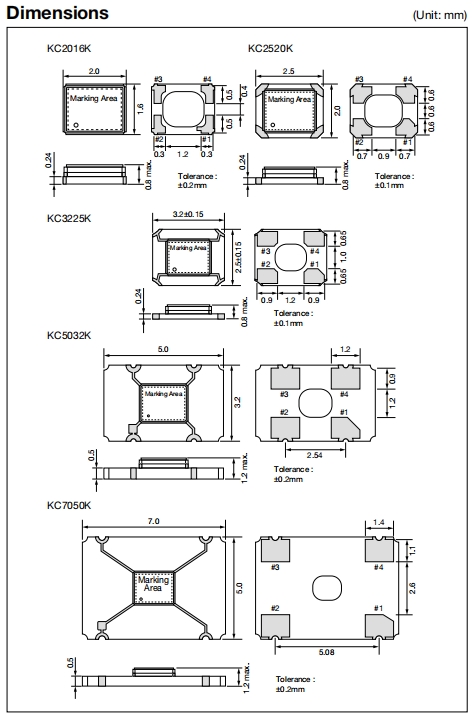

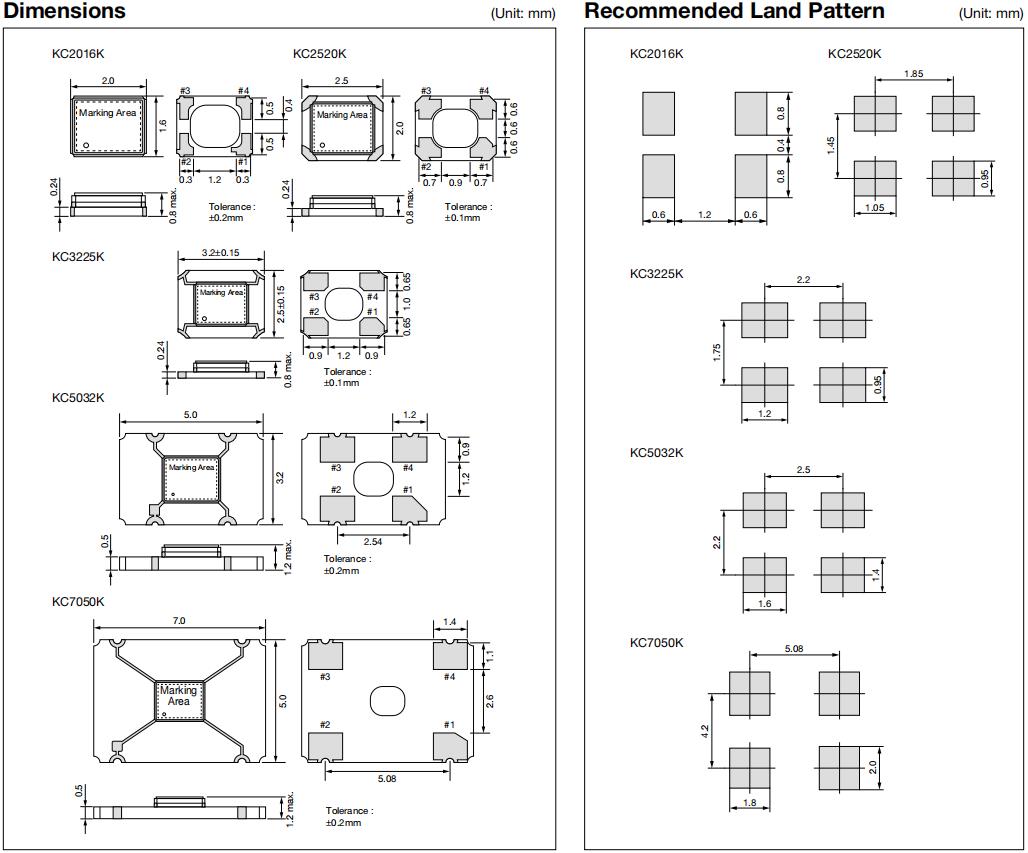

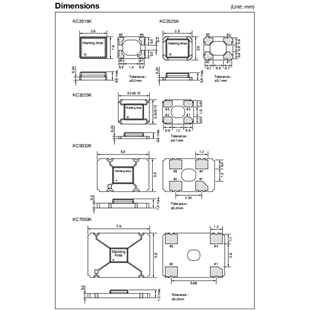

2520mm,KC2520K60.0000C1GE00,CMOS,1.6~3.6V 尺寸圖

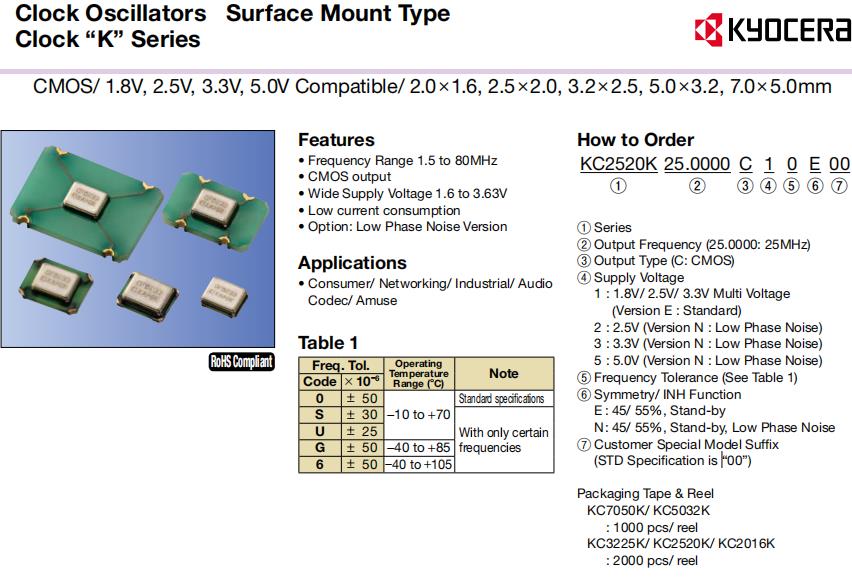

KC2520K60.0000C1GE00晶振特點：
特性

•頻率范圍1.5至80MHz

•CMOS輸出

•寬電源電壓1.6至3.63V

•低電流消耗

•選項:低相位噪聲版本

更多相關的日本京瓷晶振型號

Manufacturer Part Number	Manufacturer	Series	Frequency	Voltage - Supply	Operating Temperature
KC2520K48.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	48MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K48.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	48MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K48.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	48MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K10.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	10MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K10.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	10MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K10.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	10MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K33.3333C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	33.3333MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K33.3333C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	33.3333MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K33.3333C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	33.3333MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K1.84320C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	1.8432MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K1.84320C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	1.8432MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K1.84320C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	1.8432MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K3.68640C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	3.6864MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K3.68640C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	3.6864MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K3.68640C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	3.6864MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K4.00000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	4MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K4.00000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	4MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K4.00000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	4MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K4.09600C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	4.096MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K4.09600C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	4.096MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K4.09600C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	4.096MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K7.37280C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	7.3728MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K7.37280C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	7.3728MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K7.37280C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	7.3728MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K8.00000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	8MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K8.00000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	8MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K8.00000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	8MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K12.2880C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	12.288MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K12.2880C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	12.288MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K12.2880C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	12.288MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K24.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	24MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K24.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	24MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K24.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	24MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K25.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	25MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K25.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	25MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K25.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	25MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K32.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	32MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K32.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	32MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K32.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	32MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K32.7680C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	32.768MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K32.7680C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	32.768MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K32.7680C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	32.768MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K33.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	33MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K33.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	33MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K33.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	33MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K40.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	40MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K40.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	40MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K40.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	40MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K20.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	20MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K20.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	20MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K20.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	20MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K24.5760C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	24.576MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K24.5760C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	24.576MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K24.5760C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	24.576MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K50.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	50MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K50.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	50MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K50.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	50MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K80.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	80MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K80.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	80MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K80.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	80MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K27.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	27MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K27.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	27MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K27.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	27MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K12.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	12MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K12.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	12MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K12.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	12MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K14.3182C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	14.3182MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K14.3182C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	14.3182MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K14.3182C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	14.3182MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K14.7456C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	14.7456MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K14.7456C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	14.7456MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K14.7456C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	14.7456MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K60.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	60MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K60.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	60MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K60.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	60MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K75.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	75MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K75.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	75MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K75.0000C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	75MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K66.6667C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	66.6667MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
KC2520K66.6667C1GE00	Kyocera有源振蕩器	KC2520K, Kyocera	66.6667MHz	1.6 V ~ 3.63 V	-40°C ~ 85°C
