- 規格型號：96454995
- 頻率：25~500MHz

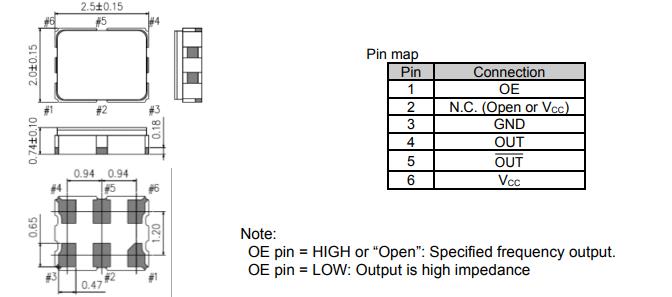

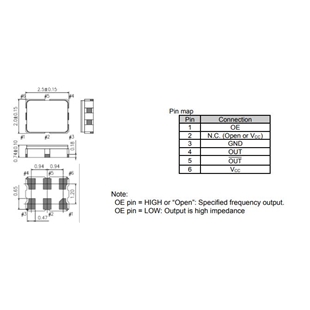

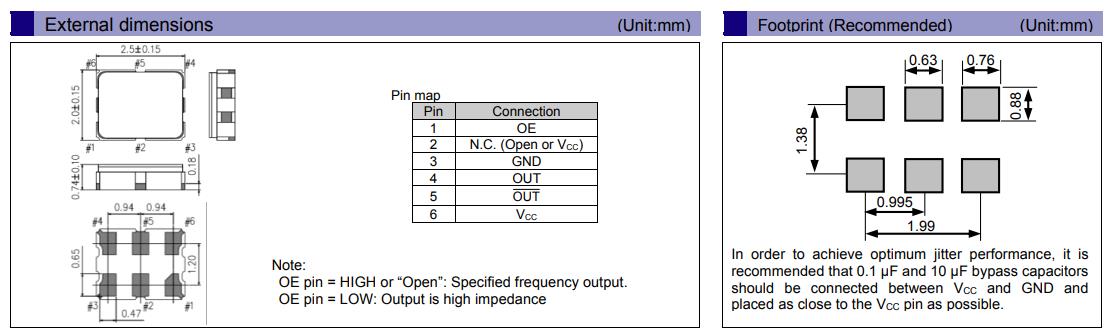

- 尺寸：2.5×2.0×0.74mm
- 產品描述：愛普生晶振,SG2520VGN晶振,進口有源晶振,EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新...
愛普生晶振,SG2520VGN晶振,進口有源晶振
.jpg)
愛普生晶振,SG2520VGN晶振,進口有源晶振,EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.伴隨信息化社會的進程,現在石英元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.
普通石英SMD晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
愛普生晶振,SG2520VGN晶振,進口有源晶振,晶振高精密點膠技術:石英晶振晶片膠點的位置、大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使石英環保晶振晶片的點膠的精度在±0.02mm之內.將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號.
| 晶振參數 | 符號 | SG2520VGN |
| 標準頻率 | fo | 25~500MHZ |
| 電源電壓 | Vcc | +3.3V |
| 存儲溫度 | T_stg | -55℃~+125℃ |
| 工作溫度 | T_use |
-40℃~+85℃ -40℃~+105℃ |
| 頻率初期公差 | F_tol | ±25,±30,±50×10-6 Max |
| 待機電流 | I_std |
30 uA MAX. 60 uA MAX. |
| 輸出電壓 | VOH | Vcc-1.1V Min |
| VOL | Vcc-1.5V Max | |
| 上升/下降時間 | tr/tf | 0.35 ns Max |
| 啟動時間 | T_str | 10 ms Max |
.jpg)
.jpg)
機械處理
當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致溫補晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近音叉振蕩子的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
電處理
將電源連接到有源環保晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
有源晶振的負載電容與阻抗
負載電容與阻抗有源低功耗晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.愛普生晶振,SG2520VGN晶振,進口有源晶振
