規格型號：63282028
頻率：7~150MHZ

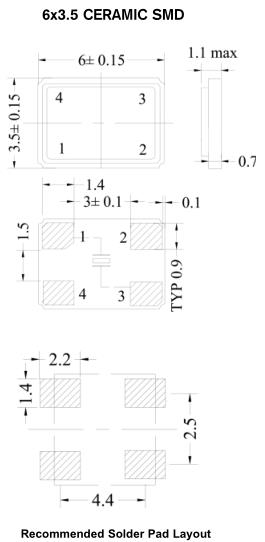

尺寸：6.0*3.5mm
PDF
產品描述：FMI晶振,FMXMC6S晶振,FMXMSC6S118HJA-16.000M-CM晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和...

FMI晶振,FMXMC6S晶振,FMXMSC6S118HJA-16.000M-CM晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
高可靠性-極端溫度晶體,振蕩器和傳感器,適用于極端環境條件,包括高沖擊和振動,極端溫度和高壓.我們的晶體振蕩器產品提供標準和定制表面貼裝(SMT,SMD)和通孔封裝.

我們的設計,生產和質量流程以及標準是我們所有商業和高可靠產品中固有的.我們專注于極端環境解決方案和產品,包括極端溫度石英晶體,振蕩器,VCXO和傳感器用于井下應用,包括石油鉆探,天然氣和石油勘探,地熱和熱液,以及軍事和太空的專業應用.
此外,FMI目前向各種商業/工業細分市場供應產品,包括:計算機外圍設備,工業儀器儀表,LAN/WAN,光網絡,過程控制,電信和無線產品.我們專注于高質量的壓控溫度補償晶體振蕩器(VCTCXO),壓控晶體振蕩器(VCXO),溫度補償晶體振蕩器(TCXO),晶體時鐘振蕩器(XO)和石英晶體采用表面貼裝和通孔封裝.我們提供晶體和晶體振蕩器產品的定制解決方案,從概念到交付快速周轉.
我們對卓越的承諾不僅體現在我們的頻率控制產品中,而且體現在我們所有客戶的服務水平上.對于高可靠性頻率控制解決方案和無可挑剔的服務,請始終關注頻率管理國際.
FMI-在頻率控制設備的設計和制造方面提供卓越的解決方案,包括封裝石英晶體,晶體時鐘振蕩器(XO),壓控晶體振蕩器(VCXO),
溫度補償晶體振蕩器(TCXO),電壓控制,溫度補償晶體振蕩器(VCTCXO),鎖相源等.我們的極端環境設備包括-高溫石英晶體,高溫振蕩器,以及用于空間和軍事應用的高溫傳感器和卓越解決方案.FMI晶振,FMXMC6S晶振,FMXMSC6S118HJA-16.000M-CM晶振.

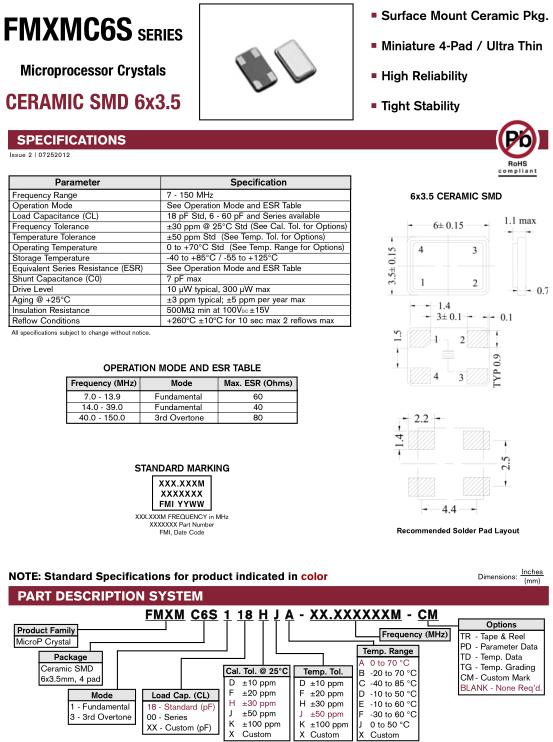

Parameter	Specification
Frequency Range	7 - 150 MHz
Operation Mode	See Operation Mode and ESR Table
Load Capacitance (CL)	18 pF Std, 6 - 60 pF and Series available
Frequency Tolerance	±30 ppm @ 25°C Std (See Cal. Tol. for Options)
Temperature Tolerance	±50 ppm Std (See Temp. Tol. for Options)
Operating Temperature	0 to +70°C Std. (See Temp. Range for Options)
Storage Temperature	-40 to +85°C / -55 to +125°C
Equivalent Series Resistance (ESR)	See Operation Mode and ESR Table
Shunt Capacitance (C0)	7 pF max.
Drive Level	10 µW typical, 300 µW max
Aging @ 25°C	±3 ppm typical; ±5 ppm per year max
Insulation Resistance	500MΩ min at 100V DC ±15V
Reflow Conditions	+260ºC ±10ºC for 10 sec max 2 reflows max

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.FMI晶振,FMXMC6S晶振,FMXMSC6S118HJA-16.000M-CM晶振.
