- 規格型號：71362384
- 頻率：24MHZ
- 尺寸：2.0*1.6mm
- 產品描述：NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH,是一款高質量低電壓的SPXO振蕩器，特征：支持40至+125c的寬溫度范圍，超緊湊和輕便。尺寸:2.0x1.6x0.7毫米，重量:0.01克，這種晶體時鐘振蕩器不容易支...

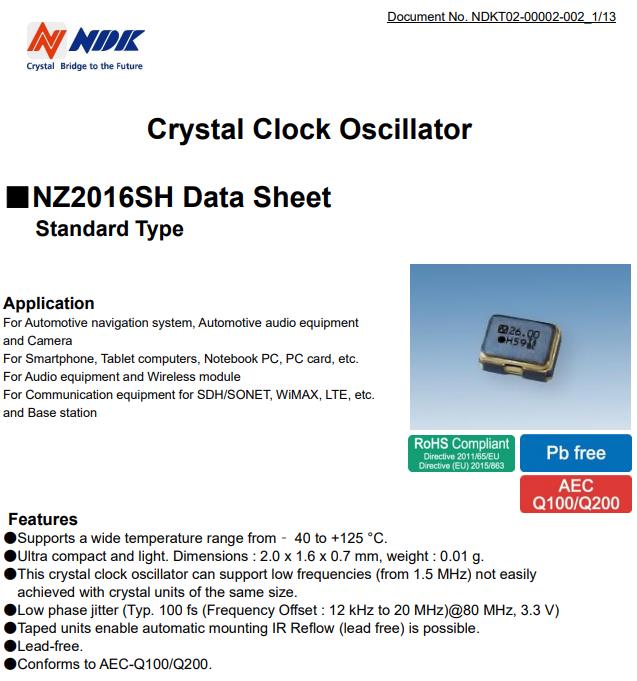

NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH
.jpg)
NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH,是一款高質量低電壓的SPXO振蕩器，特征 ：支持–40至+125°c的寬溫度范圍 ，超緊湊和輕便。尺寸:2.0 x 1.6 x 0.7毫米，重量:0.01克 ，這種晶體時鐘振蕩器不容易支持低頻(從1.5MHz開始) 用相同尺寸的晶體單元實現。 低相位抖動(典型值。100fs(頻率偏移:12kHz至20MHz)(80MHz，3.3V) ，膠帶裝置可實現自動安裝，IR回流(無鉛)是可能的。 無鉛。 符合AEC-Q100/Q200。產品用于汽車導航系統、汽車音響設備和照相機 用于智能手機、平板電腦、筆記本電腦、PC卡等。 用于音頻設備和無線模塊,適用于SDH/SONET、WiMAX、LTE等通信設備，基站.NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH.
NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH 參數表
| NZ2016SH | Electrical Spec. | |||||
| Parameters | SYM | min | typ | max | Units | Notes |
| Nominal Frequency | fnom | 1.5 | 80 | MHz | ||
| Supply Voltage | VCC | +1.8 to +3.3 | V | |||
|
Current Consumption (Operating) |
ICC | See Table.2 | mA | at 25℃ | ||
|
Current Consumption (Stand-by) |
IST | 20 | mA | at 25℃ | ||
| Output Level | - | CMOS | ||||
| Load Capacitance | CL | 15 | pF | |||
|
Operating Temperature Range |
Topr | [-10 to +60] to [-40 to +125] | ℃ | Table.1 | ||
|
Overall Frequency Tolerance |
Df/fnom | ± 20 to ± 100 | ppm | Table.1 *1 | ||
| Output Voltage | VOL | 0.1 VCC | V | |||
| VOH | 0.9 VCC | V | ||||
|
Rise Time(tr), Fall Time(tf) |
tr/tf | 5 | ns |
+2.5 V to +3.3 V 0.1 VCC to 0.9 VCC |
||
| 6 | ns |
+1.8 V 0.1 VCC to 0.9 VCC |
||||
| Symmetry | SYM | 45 | 55 | % | at 1/2 VCC | |
| Start-up Time | tsu | 4 | ms | |||
| Output Wave Form | - | Square wave | ||||
| Stand-by Function | #1 PAD input | # 3 PAD output | ||||
|
H level (0.7 VCC to VCC) or open L level (0.3 VCC max) |
Operating | |||||
|
High impedance |
||||||

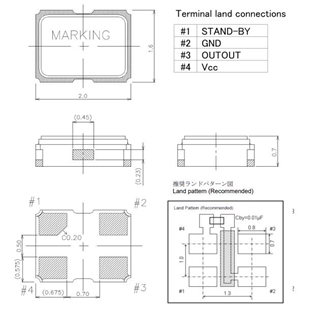

NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH 尺寸圖
1.電源旁路電容
使用本產品時，請放置一個約0.01的旁路電容μF，介于電源和GND之間（盡可能靠近產品終端盡可能）。
2.安裝表面貼裝晶體時鐘振蕩器
（1）安裝電路板后溫度快速變化，NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH
當安裝板的材料為表面安裝時陶瓷有晶體時鐘振蕩器封裝膨脹系數不同于陶瓷的膨脹系數材料，焊接的圓角部分可能會破裂，如果受到影響長時間反復發生極端溫度變化。你在這樣的條件下，建議情況是這樣的事先檢查過。
（2）通過自動安裝進行沖擊
當有源晶振被吸附或吸入時自動安裝或超過的沖擊過程安裝振蕩器時會發生指定值板，振蕩器的特性會改變或惡化。
（3）板彎曲應力
將SMD時鐘振蕩器焊接到印刷后板，彎曲板可能會導致焊接部分剝落關閉或振蕩器封裝由于機械應力而破裂。
3.抗跌落沖擊力
本目錄中的產品設計得非常高抗自由落體沖擊（最多三次）。但是，如果錯誤地將產品從桌子等處丟棄，為確保最佳性能，建議您使用再次測量晶振的性能或您要求我們再次測量它。
4.靜電
本目錄中的產品使用CMOS IC作為其有源晶振產品元素。因此，在一個環境中處理產品對抗靜電的措施拍攝。
5.耐高溫
關于耐高溫性，使用產品時在溫度為+ 125°C的極端環境中超過24小時，產品的所有特點無法保證。要特別注意存放產品在正確的溫度范圍內。
NDK提供各種尖端產品，并支持定制設計以滿足個人需求，提供針對客戶應用優化的晶體振蕩器。.jpg)
NDK集團將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進我們的NDK晶振,有源晶振操作。我公司將積極參與加強公眾環境、健康和安全意識的活動，提高公眾對普遍的環境、健康和安全問題的注意。NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH消除事故和環境方面的偶發事件，減少廢物的產生和排放，有效的使用能源和各種自然資源，對緊急事件做好充分準備，以便及時做出反應。
| Manufacturer Part Number | Manufacturer | Series | Frequency 頻率 | Voltage - Supply電壓 |
| NZ2520SB-32.768KHZ-NSA3534C | NDK America, Inc. | NZ2520S | 32.768kHz | 1.8V |
| NT2016SA-26.000000MHZ-NBG2 | NDK America, Inc. | NT2016SA | 26MHz | 1.8V |
| NZ2520SB-32.768KHZ-NSA3536C | NDK America, Inc. | NZ2520S | 32.768kHz | 3.3V |
| NT3225SA-13.000000MHZ | NDK America, Inc. | NT3225SA | 13MHz | 3V |
| NT3225SA-19.680000MHZ | NDK America, Inc. | NT3225SA | 19.68MHz | 3V |
| NT3225SA-26.000000MHZ | NDK America, Inc. | NT3225SA | 26MHz | 3V |
| NT2016SA-16.368000 MHZ-NTG1 | NDK America, Inc. | NT2016SA | 16.368MHz | 2.5V |
| NT3225SA-19.200000MHZ | NDK America, Inc. | NT3225SA | 19.2MHz | 2.8V |
| NT3225SA-19.2M-DJA3002B | NDK America, Inc. | NT3225SA | 19.2MHz | 2.8V |
| NT2520SA-26.000000MHZ-A1 | NDK America, Inc. | NT2520SA | 26MHz | 2.4V |
| NZ2520SB-32.768KHZ-NSA3535C | NDK America, Inc. | NZ2520S | 32.768kHz | 2.5V |
| NZ2520SB-2.750000MHZ | NDK America, Inc. | NZ2520SB | 2.75MHz | 3V |
| NZ2520SB-7.600000MHZ | NDK有源振蕩器 | NZ2520SB | 7.6MHz | 3V |
| NZ2520SB-5.000000MHZ | NDK America, Inc. | NZ2520SB | 5MHz | 3V |
| NZ2520SB-10.000000MHZ | NDK America, Inc. | NZ2520SB | 10MHz | 3V |
| NZ2520SB-19.200MHZ | NDK America, Inc. | NZ2520SB | 19.2MHz | 3V |
| NZ2520SB-20.000000MHZ | NDK America, Inc. | NZ2520SB | 20MHz | 3V |
| NZ2520SB-22.000000MHZ | NDK America, Inc. | NZ2520SB | 22MHz | 3V |
| NZ2520SB-25.600MHZ | NDK America, Inc. | NZ2520SB | 25.6MHz | 3V |
| NZ2520SB-38.900MHZ | NDK America, Inc. | NZ2520SB | 38.9MHz | 3V |
| NZ2520SB-40.000000MHZ | NDK America, Inc. | NZ2520SB | 40MHz | 3V |
| NZ2520SB-41.360MHZ | NDK America, Inc. | NZ2520SB | 41.36MHz | 3V |
| NZ2520SB-44.000000MHZ | NDK America, Inc. | NZ2520SB | 44MHz | 3V |
| NT3225SA-26.000000MHZ-G5 | NDK America, Inc. | NT3225SA | 26MHz | 2.4V |
| NT3225SA-26.000000MHZ-G7 | NDK America, Inc. | NT3225SA | 26MHz | 2.7V |
| NT3225SA-26.000000MHZ-G8 | NDK America, Inc. | NT3225SA | 26MHz | 2.75V |
| NT3225SA-19.200000MHZ-T3 | NDK America, Inc. | NT3225SA | 19.2MHz | 2.8V |
