規格型號：17385879
頻率：1.544~133.333MHZ

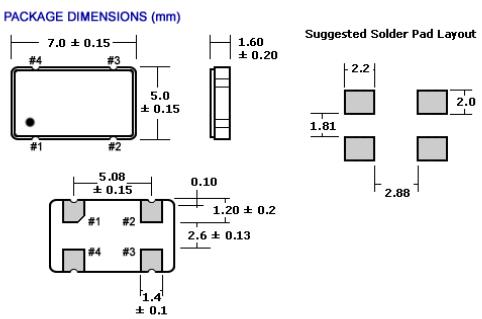

尺寸：7.0*5.0mm
PDF
產品描述：Oscilent晶振,433晶振,433-24.0M-3EN-T-TS晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器...

Oscilent晶振,433晶振,433-24.0M-3EN-T-TS晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
Oscilent晶振公司發展歷程：
1990年：生產于中國深圳的石英晶體和晶體濾波器
1993年：生產于韓國Oscillator / TCXO / VCXO
1996年：工廠獲得ISO-9000認證

1998年：中國工廠被評為全球最大的晶體濾波器制造商之一
1999年：Oscilent美國營銷/銷售辦事處在Irvine CA成立
2000年：增加SAW濾波器制造能力
2001年：獲得SAW濾波器制造高科技產品獎
2002年：全系列PECL產品類別在美國推出
2002年：SAW過濾器生產的ISO9001認證
2007年：TS16949 SAW過濾器生產認證
Oscilent是北美，亞洲和歐洲一些最大的原始設備制造商的認可制造商和值得信賴的供應商，其中包括由財富500強和跨國公司組成的大量客戶群。
供貨渠道：所有銷售，工程，制造支持和管理職能均在美國加利福尼亞州歐文市進行。亞洲，歐洲和中東國家的產品直接來自位于中國，韓國和以色列的三個Oscilent分銷中心之一。除非另有要求，否則所有北美（包括加拿大）和南美洲的貨物均通過我們的Irvine，CA設施進行管理。銷售代表和分銷商戰略性地位于世界各地，并為我們的客戶群提供本地技術和產品支持。
Oscilent晶振是美國晶振品牌,英文全稱為Oscilent Corporation,是全球知名晶體制造商,在SAW濾波器,石英晶振,貼片晶振,石英晶體振蕩器,陶瓷諧振器和石英晶體諧振器產品類別.Oscilent晶振,433晶振,433-24.0M-3EN-T-TS晶振.

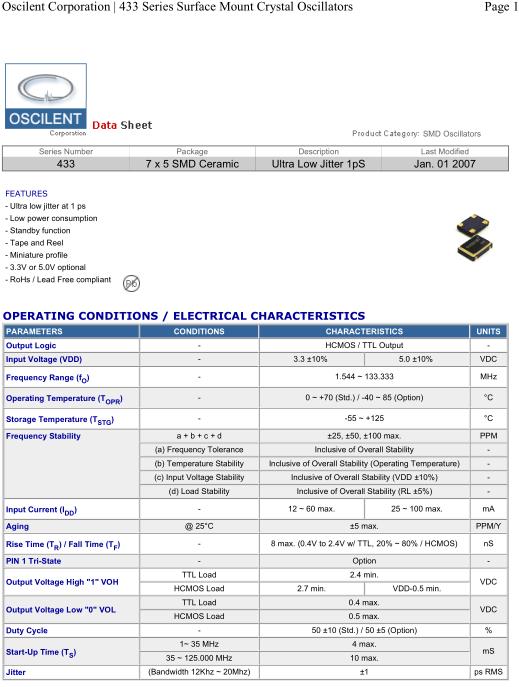

PARAMETERS	CONDITIONS	CHARACTERISTICS		UNITS
Output Logic	-	HCMOS / TTL Output		-
Input Voltage (Vdd)	-	3.3 ±10%	5.0 ±10%	VDC
Frequency Range (f O )	-	1.544 ~ 133.333		MHz
Operating Temperature (T OPR )	-	0 ~ +70 (Std.) / -40 ~ 85 (Option)		°C
Storage Temperature (T STG )	-	-55 ~ +125		°C
Frequency Stability	a + b + c + d	±25, ±50, ±100 max.		PPM
	(a) Frequency Tolerance	Inclusive of Overall Stability		-
	(b) Temperature Stability	Inclusive of Overall Stability (Operating Temperature)		-
	(c) Input Voltage Stability	Inclusive of Overall Stability (Vdd ±10%)		-
	(d) Load Stability	Inclusive of Overall Stability (RL ±5%)		-
Current Consumption	-	12 ~ 60 max.	25 ~ 100 max.	mA
Aging	@ 25°C	±5 max.		PPM/Y
Rise Time (T R ) / Fall Time (T F )	-	8 max. (0.4V to 2.4V w/ TTL, 20% ~ 80% / HCMOS)		nS
PIN 1 Tri-State	-	Output		-
Output Voltage High "1" VOH	TTL Load	2.4 min.		VDC
	HCMOS Load	2.7 min.	VDD-0.5 min.
Output Voltage Low "0" VOL	TTL Load	0.4 max.		VDC
	HCMOS Load	0.5 max.
Duty Cycle	-	50 ±10 (Std.) / 50 ±5 (Option)		%
Start-Up Time (T S )	1~ 35 MHz	4 max		mS
	35 ~ 125.000 MHz	10 max.
Jitter	(Bandwidth 12Khz ~ 20Mhz)	±1		ps RMS

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Oscilent晶振,433晶振,433-24.0M-3EN-T-TS晶振.
