- 規格型號：48600945
- 頻率：12~60MHZ

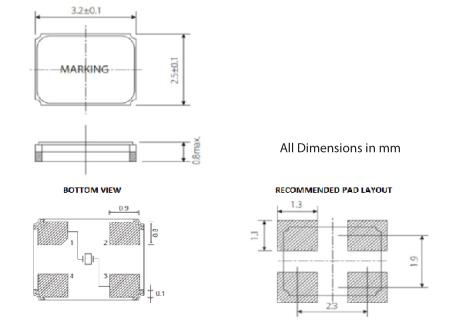

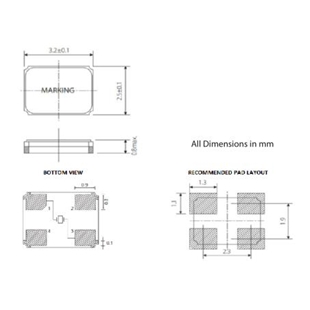

- 尺寸：3.2*2.5mm
- 產品描述：Vectron晶振,VXM7晶振,無源四腳晶振,Vectron國際公司是世界領先的頻率控制、傳感器和混合產品解決方案的設計、制造和營銷的領導者，它采用了從直流到微波頻率的大量聲波(BAW)和表面聲波(SAW)的最新技術。產品包括晶體...
Vectron晶振,VXM7晶振,無源四腳晶振
.jpg)
Vectron晶振,VXM7晶振,無源四腳晶振,Vectron國際公司是世界領先的頻率控制、傳感器和混合產品解決方案的設計、制造和營銷的領導者，它采用了從直流到微波頻率的大量聲波(BAW)和表面聲波(SAW)的最新技術。產品包括晶體和石英晶體振蕩器;頻率翻譯;時鐘和數據恢復產品;看到過濾器;用于電信、數據通信、頻率合成器、定時、導航、軍事、航空和儀表系統的水晶過濾器和組件。美國威克創國際抯設施包含先進的設備。由高頻基礎和SC切割晶體的先進制造所突出的離散晶體技術…100級和10000級潔凈室設施生產前沿陶瓷包裝VCXO抯,時機復蘇和時鐘恢復單位,看到基于過濾器…為國家的藝術測試能力，包括一個專用的空間組件制造設施。Vectron晶振,VXM7晶振,無源四腳晶振.
| Vectron晶振規格 | 單位 | VXM7晶振頻率范圍 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 12~60MHZ | 標準頻率 |
| 儲存溫度 | T_stg | -40°C ～ +90°C | 裸存 |
| 工作溫度 | T_use | -40°C ～ +85°C | 標準溫度 |
| 激勵功率 | DL | 100uW Max. | 推薦:1μW ～ 100μW |
| 頻率公差 | f_— l |
±10 × 10-6 (標準), (±10 × 10-6 ～ ±100 × 10-6 可用) |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://m.9x9kj.com/ |
| 頻率溫度特征 | f_tem | ±10 × 10-6/-20°C ～ +70°C | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 5pF ,32PF | 不同負載電容要求,請聯系我們. |
| 串聯電阻(ESR) | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. |
+25°C,第一年 |
.jpg)
存儲事項(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號 焊接條件
[ 柱面式 音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。Vectron晶振,VXM7晶振,無源四腳晶振.
