規格型號：38983750

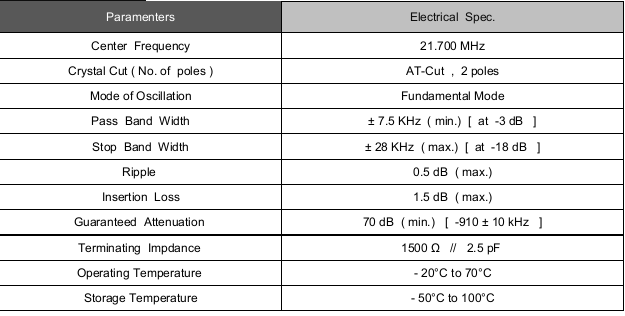

頻率：21.700MHz

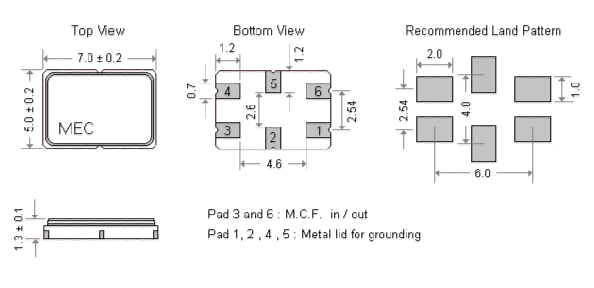

尺寸：7.0 x 5.0 x 1.3 mm
PDF

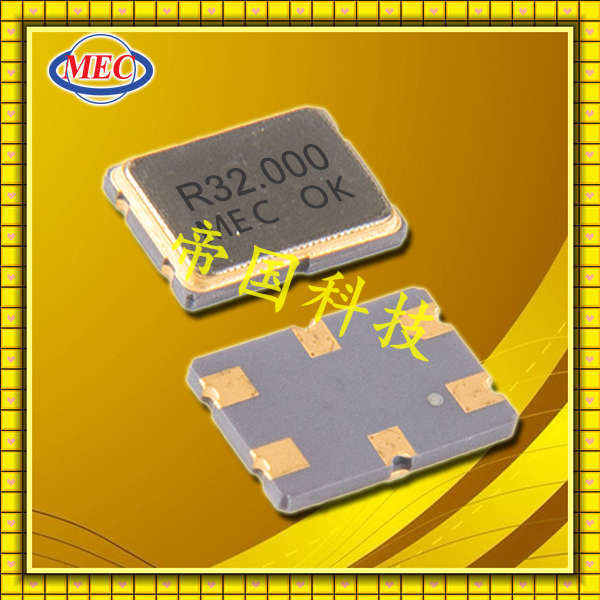

產品描述：貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振...

瑪居禮晶振,貼片濾波器,21.7MQ15A晶振,移動無線通訊單片晶體濾波器，貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
我公司具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理。

MERCURY電子實業有限公司成立于40多年前，1973年成為臺灣首家石英晶體頻率控制 晶振廠家產品制造商。
作為水晶行業的先驅，瑪居禮通過研發許多新型尖端產品，不斷滿足市場需求。這些高精度產品中的許多都符合非常嚴格和精確的規格，并且它們也可用于微型表面貼裝封裝。頻率范圍從低KHz到800MHz瑪居禮晶振,貼片濾波器,21.7MQ15A晶振,移動無線通訊單片晶體濾波器。

質量在瑪居禮是首屈一指的，確保每批SMD晶振產品都能滿足從空間技術，電信到消費電子產品等各種應用所需的標準。
水星致力于保持高質量標準通過不斷改進他們的制造技術并保持他們的新產品開發。
瑪居禮電子工業股份有限公司---臺灣臺北
•成立于1973年，

粘合劑
請勿使用可能導致石英晶體產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用貼片晶振產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂瑪居禮晶振,貼片濾波器,21.7MQ15A晶振,移動無線通訊單片晶體濾波器。
靜電
過高的靜電可能會損壞石英晶振產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，六腳貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。
對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的對講機濾波器產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對貼片濾波器晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求瑪居禮晶振,貼片濾波器,21.7MQ15A晶振,移動無線通訊單片晶體濾波器。
