規格型號：64785686
頻率：8.0~40.0MHZ
尺寸：5.0*3.2mm
PDF
產品描述：CX5032GB(CX-53F)二腳陶瓷面晶振,CX5032GA(CX-53G),京瓷貼片晶振,5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大...

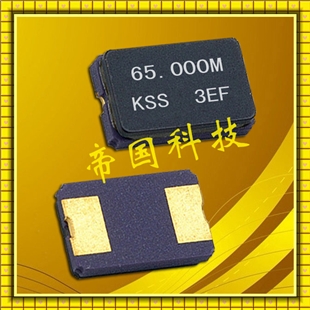

CX5032GB(CX-53F)二腳陶瓷面晶振,CX5032GA(CX-53G),京瓷貼片晶振,5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

項目	符號	規格CX5032GB
頻率范圍	f_nom	8.00~40.0MHZ
泛波次數	OT	基波
負載電容	CL	12PF
頻率偏差(25±3℃)	f_tol	±100×10^-6
等效串聯電阻	R1	200Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-40~+150℃
保存溫度	T_stg	-40~+150℃
頻率溫度特征 (以25℃為基準)	f_tem	±200×10^-6

京瓷在成立初始,只是一個缺乏資金、信用、業績的小街道工廠.可以依靠的只是僅有的技術和相互信任的伙伴.為了公司的發展,大家都竭盡全力,經營者也用畢生的努力回報大家的信賴,堅信工作伙伴決不是為了私利私欲,所有員工都真心地慶幸自己能夠在這個公司工作,人人都希望公司不斷發展,這就是京瓷的經營.雖然常言人心易變,但同時也再沒有比它更堅不可摧的.以這樣牢固的心與心的連接為基礎的經營,就是京瓷的原點.

激勵功率

在晶體單元上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率.

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
