每款電子產品都有其獨特的單片機系統，而一個線路板由很多部分組成，就拿單片機最小系統主要由電源、復位、振蕩電路以及擴展部分組成.一個完整的電路要想設計出來,首要問題就是為整個系統提供振蕩電路的晶振.

　單片機系統里都有晶振,在單片機系統里晶振作用非常大,全程叫晶體振蕩器,他結合單片機內部電路產生單片機所需的時鐘頻率,單片機晶振提供的時鐘頻率越高,那么單片機運行速度就越快,單片接的一切指令的執行都是建立在單片機晶振提供的時鐘頻率.

　晶振通常分為無源晶振和有源晶振兩種類型,無源晶振一般稱之為crystal（晶體）,而有源晶振則叫做oscillator（振蕩器）.

　有源晶振是一個完整的諧振振蕩器,他是利用石英晶體的壓電效應來起振,所以有源晶振需要供電,當我們把有源晶振電路做好后,不需要外接電路,它就可以主動產生振蕩頻率,并且可以提供高精度的頻率基準,信號質量比無源信號好.

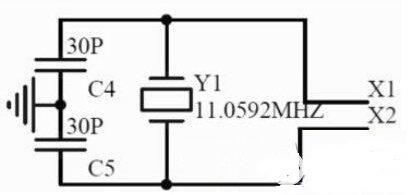

　有源晶振通常有4個引腳,VCC,GND,晶振輸出引腳和一個沒有用到的懸空引腳.無源晶振有2個或3個引腳,如果是3個引腳的話,中間引腳是晶振的外殼,使用時要接到GND,兩側的引腳就是晶體的2個引出腳了,這兩個引腳作用是等同的,就像是電阻的2個引腳一樣,沒有正負之分.對于無源晶振,就是用我們的單片機上的兩個晶振引腳接上去即可,而有源晶振,只接到單片機的晶振的輸入引腳上,輸出引腳上不需要接,如圖2和圖3所示.

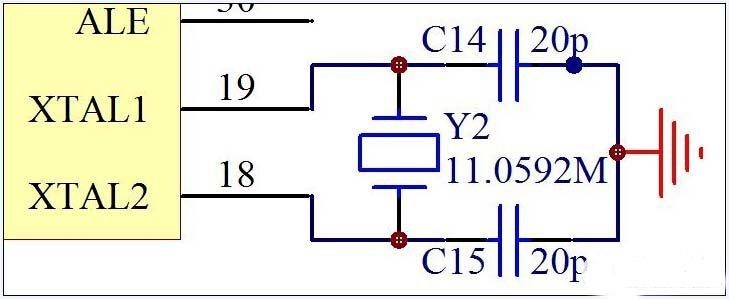

圖2：無源晶振焊接方法

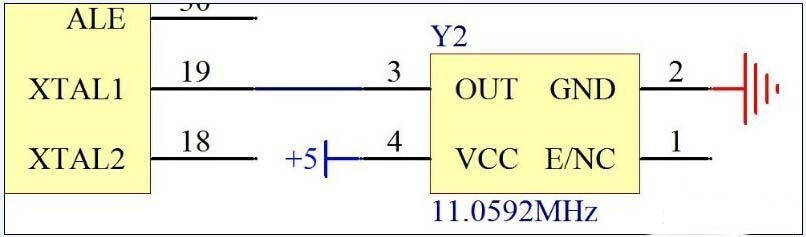

圖3：有源晶振焊接方法
